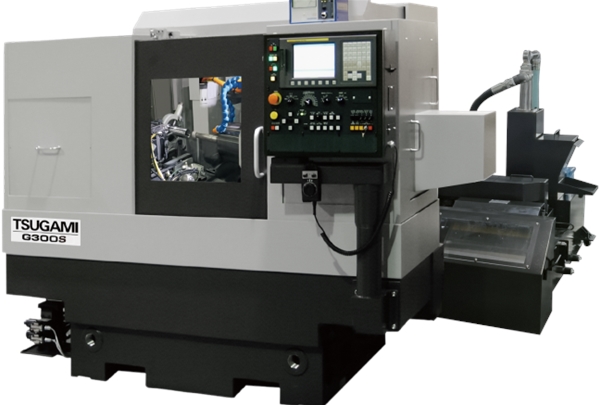

精密磨床G300S-500内圆磨(品牌：日本津上）
精密磨床G300S-500内圆磨(品牌：日本津上）
.精密磨床G300S-500内圆磨（品牌：日本津上）

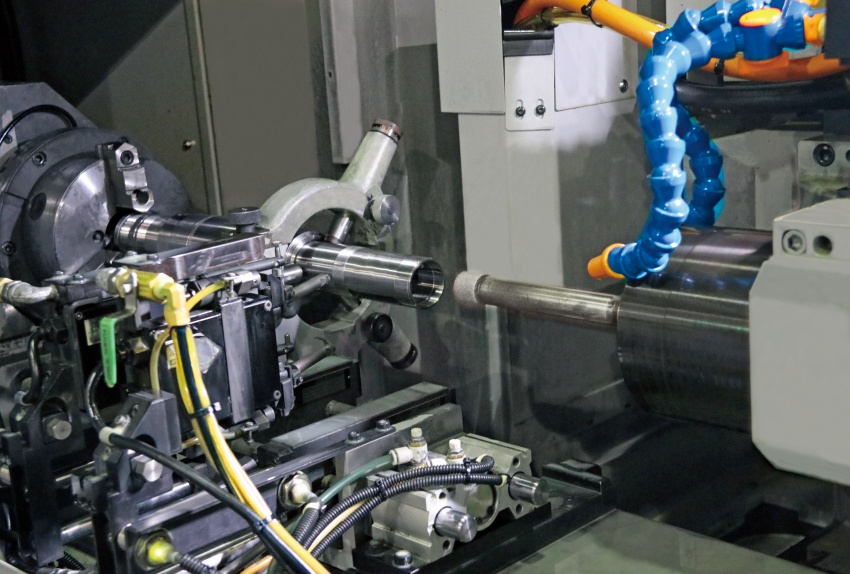

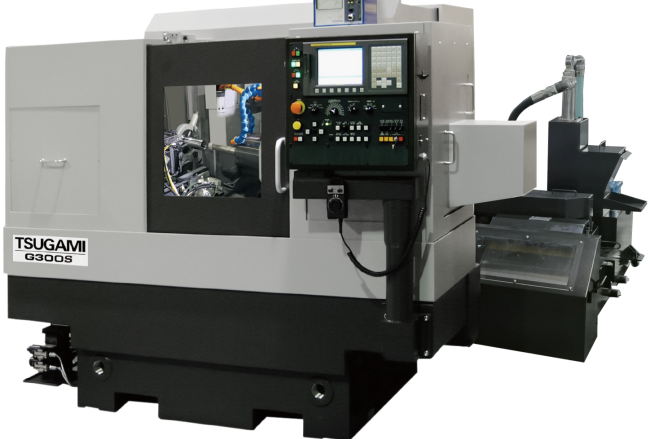

一、精密磨床G300S-500内圆磨（品牌：日本津上） 机床结构主图与结构图
二、精密磨床G300S-500内圆磨（品牌：日本津上）特征
特征
・ 可满足轴类、盘类内孔及端面研磨的多品种高精密加工
三、精密磨床G300S-500内圆磨（品牌：日本津上）参数表
Feature
|
机床参数 |
G300s-500(内圆磨) |
|||
|
双主轴手动旋转内圆磨砂轮台 |
单主轴内圆磨砂轮台 |
|||
|
机器能力 |
回转直径 |
300mm |
||
|
最大加工孔径 |
砂轮轴1 |
Φ35~200 |
Φ8~200 |
|
|
砂轮轴2 |
Φ26~200 |
— |
||
|
最大加工深度 |
砂轮轴1 |
166mm |
150mm |
|
|
砂轮轴2 |
122mm |
— |
||
|
砂轮轴回转数 |
砂轮轴1（变频器变速） |
MAX.17,000/min-1 |
MAX.40,000min-1 |
|
|
砂轮轴2（变频器变速） |
MAX.22,000min-1 |
— |
||
|
砂轮台 |
全移动量 |
350mm |
||
|
快速移动速度 |
16m/min |
|||
|
主轴台 （回转专用） |
回转速度（S编码指令） |
15~1,000min |
||
|
回转角度 |
0°~90° |
|||
|
工作台 |
全移动量 |
700mm |
||
|
快速移动速度 |
20m/min |
|||
|
回转角度 |
±5° |
|||
|
机器重量 |
5,200kg |
|||
对技术规格的特殊需求，请向各营业所或正规经销商咨询。
