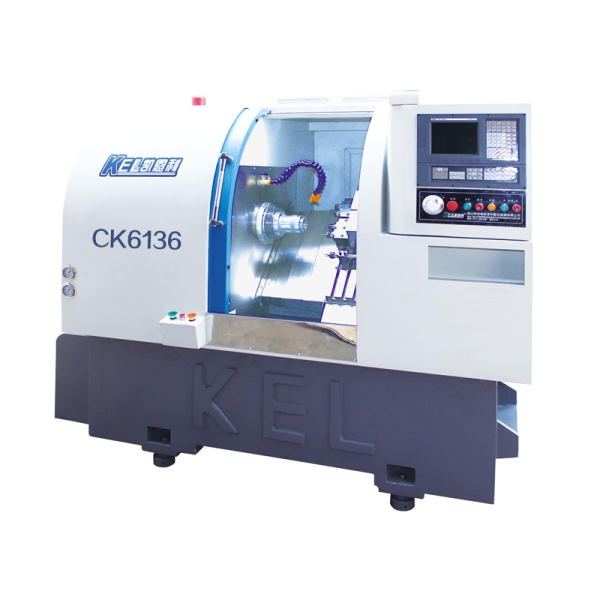

CKX6136C—C (带端铣侧铣车铣复合机）∠30斜床身高配置表
一、	主要技术参数
序号	项目名称	单位	项目参数表
※※	移动范围
1、	最大行程（X/Z）	㎜	720/260
2、	最小设定单位（X/Z）	㎜	0.001
3、	速度移动（X/Z）	m/min	22/22（30/30可选）
※※	加工范围
４、	床身上最大回转直径	㎜	Φ310
５、	最大加工直径盘件/轴件	㎜	Φ280/φ100
６、	最大加工外圆长度	㎜	200
７、	最大棒料直径	㎜	Φ35
※※	主轴
８、	主轴端部形式		A2-4
９、	主轴转数级数	级	无
１０、	主轴中心高	mm	50
１１、	主轴转数范围	r.p.m	45-4500（设计时：理论6000-8000）
１２、	主轴通孔直径	㎜	Φ46
※※	电机
1３、	主电机功率	kw	2.9/3.7(可选）
14、	进给电机	kw	0.85/1.0(可选）
※※	刀具
15、	外圆方刀尺寸	㎜	20×20
16、	内孔镗刀尺寸	㎜	φ20
17、	换刀方式		随意换刀
18、	换刀时间	S	0.2
19、	换刀定位精度		0.003
20、	刀架最大装刀量	把	4把排刀+二轴动力头
※※	动力头
21、	动力头电机	kw	0.75
22、	动力头转速		3000
23、	动力头最大夹持	㎜	ER20/φ13
24、	动力头最大攻牙	M	M8
※※	其它
25、	重复定位精度X/Z恒温下	㎜	0.003
26、	定位精度	mm	0.005
27、	床身结构		30度
28、	总装机空量约	kw	8.5
29、	机床净重	Kg	2700
30、	外形尺寸（长×宽×高）	㎜	2160×1350×1760
二、	主要材料清单
1、	主轴电机	中国3.7KW(日本安川2.9KW)伺服电机
2、	主轴轴承	日本原装NSK或德国FAG精密级轴承—(根据产品加工要求，可选配）
3、	数控系统	北京KND、台湾宝元、新代(注:可选日本三菱或发那科)
4、	伺服系统（驱动器+电机）	日本安川0.85KW/迈信1.5KW
5、	X、Z轴滚珠丝杆	台湾银泰或上银P3级重负荷滚珠丝杆（φ32）
6、	X、Z轴直线导轨	台湾银泰或上银P级重负荷直线导轨
7、	X、Z轴轴承	日本原装NSK或德国FAG精密级轴承—(根据产品加工要求，可选配）
8、	刀架形式	排刀+2位动力头
9、	液压回转油缸	台湾回转油缸
10、	液压站	台湾变量油泵、液压电机、液压电磁阀+风冷系统
11、	电脑润滑系统	河谷

二、 CKX6136C—C∠45斜床身 (排刀型带端铣侧铣动力头）车铣复合数控车床材料表

CKX6136C-C∠30斜床身车铣复合机高配置表
机械部分
序号	名称	型号	材质	产地	数量	备注
1	床身	HT250	铸件		1台
2	大拖板	HT250	铸件		1块
3	小拖板	HT250	铸件		1块
4	主轴箱	HT250	铸件		1只
5	主轴普森	PC150套筒式（采用NSKP4轴承）		台湾	1条	可选项
6	主轴转速	5000转/分
7	主轴通孔	φ36
8	丝杆	R32-10K3-595-730		台湾上银	1条
8	丝杆	R32-10K3-570-695		台湾上银	1条
9	丝杆轴承	25TAC62		德国FAG	6只
10	线轨	HGH25CA700（Z轴最大行程：200mm)		台湾上银	2条
10	线轨	HGW30CA770(X轴最大行程：700mm)		台湾上银	2条
11	回转缸	众义		台湾	1台	优先推荐
**	回转缸	辁鑫		台湾		可选项
**	回转缸	佳贺		台湾		可选项
12	机架	铸鉄另外加3500元			1套	(可选)钢板焊接
13	防护罩				1套
14	大罩				1套
电器部分
序号	名称	型号	材质	产地	数量	备注
1	系统	新代6T-B		台湾	1台	可选项
2	驱动器	安川0.85KW		日本	2台	可选项
3	伺服电机	安川0.85KW		日本	2台	可选项
4	变频器	奥地特5.5KW		深圳	1台	可选项
5	主轴伺服电机	北京超同步3.7KW		北京	1台	可选项
**	主轴伺服电机	日本安川3.7kw		日本	1台	可选项
6	液压泵电机	群力0.75KW/佳晟0.75KW		台资	1台	可选项
7	电动润滑泵	BE2232、HL2202-210XB		中日合资	1台	(可选)二个选一个
8	液压变量泵	益圣VP-20、弋力VP-20(花健）		台湾原装进口	1台	(可选)二个选一个
9	脚踏开关				1个
附加配件
序号	名称	型号	材质	产地	数量	备注
1	单刀架（长）				1个
2	单刀架（短）				1个
3	双刀架（短）				1个
4	双刀架（长）				1个
5	钻孔刀架（中心钻）				2个
6	钻夹头（延长杆）				1套
7	缩套(轴头）				1个
8	嗦咀				1个
9	拉杆				1条
10	系统说明书				1本
11	工具箱	附带:六角匙9条.呆板：8-19：5把			1个

三、CKX6136C—C∠45斜床身 (排刀型带端铣侧铣动力头）车铣复合数控车床机床结构特点

机床结构特点 Construction and feature of machine tool

■ 适用于重负荷和连续切削，可保持长久的高精度和优质的表面精糙度。

■ 高精度、高刚性、重负荷主轴。

主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承

主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承，经工程计算分析取得较佳化的跨距配置，配合独特的迷宫式防水设计和散热片式主轴箱设计，可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性，能确保更大轴向刚性，径向刚性及加工精度。采用专用主轴电机及进口变频器，实现大范围自动无级调速，整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。

■ 刚性好，操作、排屑方便。

高强度，床身倾斜45°，采用优质铸铁树脂砂造型，并经二次退火处理，保证铸件稳定性，紧密型筋骨板结构，刚性好、抗震性强。大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。

大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。
