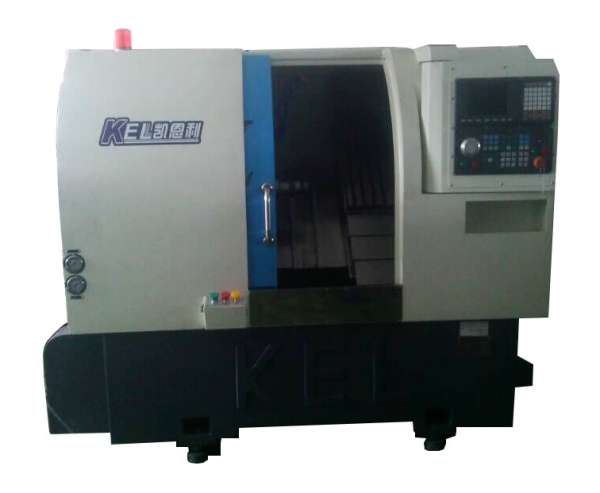

CK6136C ∠30斜床身排刀式数控车床（高配置排刀机）-36系列-中山市凯恩利机械设备有限公司

一、CKX6136C∠30 斜床身标准配置数控车床参数表 KEL-36机型—CKX6136C排刀机∠30 斜床身排刀机（X轴行程700mm/ Z轴行程280mm）
项目	项目名称	参数与规格	单位	项目	项目名称	参数与规格	单位
主轴	主轴鼻端（筒夹座）	A2-4 ASA		机械精度	Z轴重复定位精度	0.003	mm
	主轴中心高度到地面	1075	mm		X轴重复定位精度	0.003	mm
	主轴中心高度到前面距离	450	mm		表面粗糙度	0.4～1.6	々
	主轴通孔直径	Φ46	mm		内存程序容量		KB
加工范围	床身上最大回转直径（最大旋径）	Φ310	mm		圆度	≤0.003	mm
	刀架上床身上最大回转直径（最大旋径）	Φ100	mm		锥度	≤0.005/100	mm
	最大加工零件直径	Φ160	mm	床身	一体化铸件/分体式铸件/钢板焊接（看产品选型）	看产品选型	可选
	最大加工长度	200	㎜	刀具	外径刀座	16*16	mm
	最大棒料通孔直径	Φ36	mm		内径刀座直径	￠20	mm
	自动送料最大直径	￠35×2500	mm		可装刀座数量	8	PCS
（电机）电控系统	主轴马达功率	3～4	kw	液压尾座	液压尾座		无
	变频器	5.5	kw	外型尺寸	机床净重	2600	kg
	主轴最高转速	4500	rpm		外形尺寸（长×宽×高）	2160×1380×1700	mm
	主轴转数级数	无级	级
	主轴马达输出扭力	36	N－m	容量	水箱容量	95	L
	X轴进给伺服马达功率（看产品选型）	0.85~1.5	kw		液压油容量	60	L
	X轴进给伺服马达功率（看产品选型）	0.85~1.6	kw		润滑油容量	2	L
	X轴进给伺服马达扭力（看产品选型）	4.4-6.0	N-m	总功率	总功率	5.5-8.8	kw
	X轴进给伺服马达扭力（看产品选型）	4.4-6.0	N-m	外型尺寸	长×宽×高	2160×1350×1760	mm
移动范围	X轴最小设定单位	0.001	mm		重量	2600	kg
	Z轴最小设定单位	0.001	mm		占地面积	3	㎡
	X轴行程	700	mm
	Z轴行程	280	mm
	X轴快移速度（看产品选型）	18-25-30	m/min
	Z轴快移速度（看产品选型）	18-25-30	m/min
机床随机配件表
项目序号	项目名称	参数与规格	单位	项目	项目名称	参数与规格	单位
1、	嗦咀	个	1
2、	夹头	个	1
3、	拉杆	条	1
4、	系统说明书	份	1
5、	工具箱	套	1
6、	方刀座	个	4
7、	镗孔刀座	个	2
8、	脚踏开关	个	1

二、CKX6136C∠30 斜床身标准配置数控车床 材料表

CK6136C∠30斜床身高配置表(∠30斜床身36排刀机）
机械部分
序号	名称	型号	材质	产地	数量	备注
1	床身	HT250	铸件		1台
2	大拖板	HT250	铸件		1块
3	小拖板	HT250	铸件		1块
4	主轴箱	HT250	铸件		1只
5	主轴普森	PC150套筒式（采用NSKP4轴承）		台湾	1条	可选项
6	主轴转速	5000转/分
7	主轴通孔	φ36
8	丝杆	R32-10K3-595-730		台湾上银	1条
8	丝杆	R32-10K3-570-695		台湾上银	1条
9	丝杆轴承	25TAC62		德国FAG	6只
10	线轨	HGH25CA700（Z轴最大行程：300mm)		台湾上银	2条
10	线轨	HGW30CA770(X轴最大行程：700mm)		台湾上银	2条
11	回转缸	辁鑫、佳贺		台湾	1台
12	防护罩				1套
13	机架	铸鉄加 3500元			1套
14	大罩				1套
电器部分
序号	名称	型号	材质	产地	数量	备注
1	系统	新代6T-A		台湾	1台	可选项
2	驱动器	安川1.3KW		日本	2台	可选项
3	伺服电机	安川1.3KW		日本	2台	可选项
4	变频器	奥地特		深圳	1台	可选项
5	主轴电机	德驱驰4KW-4极		上海	1台	可选项
6	液压泵电机	群力0.75KW		台资	1台
7	电动润滑泵	BE2232		中日合资	1台
8	液压变量泵	益圣VP-20		台湾原装进口	1台
9	脚踏开关				1个
附加配件
序号	名称	型号	材质	产地	数量	备注
1	单刀架（长）				1个
2	单刀架（短）				1个
3	双刀架（短）				1个
4	双刀架（长）				1个
5	钻孔刀架（中心钻）				2个
6	钻夹头（延长杆）				1套
7	缩套(轴头）				1个
8	嗦咀				1个
9	拉杆				1条
10	系统说明书				1本
11	工具箱	附带:六角匙9条.呆板：8-19：5把			1个

三、CKX6136C∠30 斜床身标准配置数控车床 机床结构特点

机床结构特点 Construction and feature of machine tool

■ 适用于重负荷和连续切削，可保持长久的高精度和优质的表面精糙度。

■ 高精度、高刚性、重负荷主轴。

主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承

主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承，经工程计算分析取得较佳化的跨距配置，配合独特的迷宫式防水设计和散热片式主轴箱设计，可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性，能确保更大轴向刚性，径向刚性及加工精度。采用专用主轴电机及进口变频器，实现大范围自动无级调速，整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。

■ 刚性好，操作、排屑方便。

高强度，床身倾斜45°，采用优质铸铁树脂砂造型，并经二次退火处理，保证铸件稳定性，紧密型筋骨板结构，刚性好、抗震性强。大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。

大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。
